Hissedilebilir Yüzey

GÖRME ENGELLİLER İÇİN KILAVUZ İZLİ HİSSEDİLEBİLİR YÜZEY;

Ürünümüz, %100 termoplastik poliüretan BAYER hammadde kullanılarak üretilmiştir.

Bu ürünümüzün yüzeyinde çubuk şeklinde hareket yönüne paralel olarak düzenlenmiş izler bulunmaktadır.

Görme engelli bireylerin gidecekleri yere güvenli bir şekilde ulaşabilmelerini sağlamak amacıyla tasarlanmıştır.

Tüm ürünlerimiz gibi kılavuz izli ürünümüzde ulusal ve uluslararası standartlara uygun olarak üretilmektedir.

Ürünümüz TS ISO 23599 standartlarına uygun üretilmiş olup, uygulamalar TS 13536 standartlarına uygun olarak yapılmaktadır.

CRC, tüm üretim safhalarında kalite yönetim sistemi uygulamaktadır. CRC hissedilebilir yüzey ürünleri, en yüksek kalite en iyi fiyat ilkesi ile üretilerek, satışa sunulmaktadır.

Kılavuz izli ürünümüz iki farklı ebatta üretilmekte ve satışa sunulmaktadır.

Ürün Ölçülerimiz :

400 x 400 x 7 mm

300 x 300 x 7 mm dir.

HİSSEDİLEBİLİR YÜRÜME YÜZEYLERİ

Hissedilebilir Yüzey / Hissedilebilir Zemin

Türkiye'de ilk kez Türkiye yolları standartlarına uygun olarak GEOPLAS tarafından üretilen hissedilebilir yüzeyler ; görme engelliler ve az görenler tarafından ayakkabı tabanı beyaz baston ve kontrast renklerle hissedilebilen,uygulanan zeminden farklı bir profile yükseltiye sahip olan,üretim esnasında geotekstil lamineli malzemeden üretilmiş,her türlü sert zemine yapıştırılabilen şerit halinde çubuklu ve noktalar yüzeylerdir.

HİSSEDİLEBİLİR Yüzey / Hissedilebilir  Zemin Çeşitleri

Kılavuz Yüzey

Kılavuz yüzey,yürüyüş güzergahını belirterek görme engellileri gidecekleri yere yönlendirir.Kılavuz yüzey 0,40m * 250m ölçülerinde üretilmektedir.Yüzey üzerinde 0,40m*250m üzerinde üst kısımları düz ve kenarları izli toplam altı adet paralel çubuk bulunmaktadır.

Paralel Dizilimli Uyarıcı Yüzey

Hissedilebilir yüzey;görme engellileri seviye farklılıkları,yaya geçitleri,kent mobilyaları hakkında uyarır.Hissedilebilir yüzey,0,40 m * 250m ölçülerinde üretilmektedir.
Noktalı ürün yüzeyi üzerinde 7cm * 7cm aralıklarla paralel dizimli kesik kubbeler bulunmaktadır.

UYGULAMA ALANLARI

Açık Alanlar

• Yaya Kaldırımları
• Hava Limanları
• Tren İstasyonları
• Tramvaylar
• Duraklar
• Otogarlar
• Alt / Üst Geçitler
• Kamu Yapıları

Kapalı Alanlar

• Metrolar
• Alışveriş Merkezleri
• Merdivenler
• Kamu Binaları
• Üniversiteler
• Müzeler

HYY ÜRÜN ÖZELLİKLERİ

• % 100 yerli üretimdir.
• İç ve dış mekanlara uygulanabilme
• +85 C / -35-C ısıya ve ultraviyole (UV) ışınlara dayanım
• Kaymaz,deforme olmaz,kolay uygulanır,esnek ve elastik yapı
• Kimyasal temizlik malzemelerine karşı dayanım
• 40 cm en , 250 m boy tek parça üretilme
• 4 mm trapez yüksekliği , 1,5 mm taban kalınlığı
• Laminasyonlu geotekstil zemin
• Özel yapıştırıcısı sayesinde her türlü taş ve türevi zemine uygulama
• Termo plastik sınıfı,ISO ve CE belgeli

HİSSEDİLEBİLİR YÜZEY İLE İLGİLİ BİLGİLER

• Solventsiz çift komponentli poliüretan bazlı ve çok amaçlı yapıştırıcı kullanılmaktadır.
• Suya, neme, ısıya (Yüksek-Düşük), dayanıklıdır .
• Emici olan ve olmayan yüzeylerin birbirine yapışmasında (metal, çelik, andezit, granit, bazalt, cam, mermer, seramik, asfalt, beton, plastik, kauçuk vb. yüzeylerde) iyi netice vermektedir.
• İç ve dış mekân uygulamalarında tam performanslı olarak yapışma sağlanmaktadır.
• Kısa sürede kurumaktadır.
• ilk yapışma: 20-30 dk, Kuruma: 4-6 saat,
• Mekanik Dayanıklılık: 8-12 saat,
• Raf Ömrü: 12 ay,
• Kimyasal Dayanıklılık: 5-7 gündür.
• Yapıştırıcı ortalama yaya yükünde 2 yıl malzeme ile bütünlük sağlamaktadır.

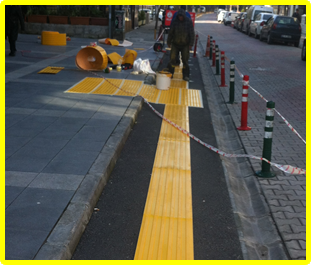

Hissedilebilir Yüzey Uygulaması İle İlgili Teknik Detaylar:

• Hem ürünün hem zeminin yapısına uygun çok özel kimyasal yapıştırıcı kullanılmaktadır.
• Uygulama işlemi sırasında, ürünlerin görünen yüzeylerine yapıştırıcı bulaştırılmamaktadır.
• Uygulama işlemi sırasında, ürünler arasında herhangi bir boşluk ve oyuk bırakılmamaktadır.
• Uygulama işlemi boyunca gerekli trafik güvenlik önlemleri alınmaktadır.

Hissedilebilir Yüzey Ürünü ve Uygulama Garantisi:

• Hissedilebilir yüzeyler, üretim hatalarına karşı teslim tarihinden 2 yıl garanti kapsamı altındadır.
• Hissedilebilir yüzeylerin uygulama işlemi, uygulama hatalarına karşı uygulama tarihinden itibaren 2 yıl garanti kapsamı altındadır.

HİSSEDİLEBİLİR YÜRÜME YÜZEYİ (HYY) GENEL TEKNİK ŞARTNAMESİ

İstekli,İdarenin talebi halinde, alımı yapılacak malzemelere ait zemin uygulamalarının tamamlanmasından sonra garanti süresi içerisinde gerekli teknik desteği verecektir.
İstekli, ürünlerin garanti süresi içinde vereceği teknik destek karşılığında, üründen kaynaklı hatalar ve bozulmalar için hiçbir ek ücret talebinde bulunmayacaktır.
İdare, istekliye arıza bildirimi yaptıktan sonra, istekli en geç 3 (üç) iş günü içerisinde kusurlu ürüne veya uygulamaya müdahale edecek ve sorunu giderecektir.
İstekli, idarenin yazılı izni olmadığı sürece, vermiş olduğu hizmete, temin etmiş olduğu mallara ilişkin herhangi bir bilgiyi ve/veya belgeyi, her ne sebeple olursa olsun (tanıtım, sunum vb. faaliyetler dahil) 3. Şahıslar ile paylaşmayacaktır.
isteklinin işbu şartname kapsamındaki işlemlerin gerçekleştirilmesi sırasında kendi ihmal veya kusurundan kaynaklanan nedenlerden dolayı herhangi bir zarara yol açması durumunda, söz konusu zarar İstekliden tazmin edilecektir.
İstekli, işin ifası sırasında 2872 sayılı çevre kanunu ile 6331 sayılı iş sağlığı ve güvenliği kanunu ile hali hazırdaki diğer yasal gerekliliklere uyacak ve gereklilikleri yerine getirecektir.

HİSSEDİLEBİLİR YÜRÜME YÜZEYİ (HYY) ÜRÜNLERİNE AİT GENEL VE ÖZEL TANIMLAR:

• Hissedilebilir Yürüme Yüzeyi (HYY) görme özürlü bireyin dokunma duyusuna hitap ederek, az gören kişilerin de kontrast renk ile daha iyi algılaması sağlanarak yönlendirilmesini ve amaçlarına ilişkin yön değiştirmesini sağlamak, engeller konusunda uyarmak için zeminde tasarlanmış kabartma dokulu ve zemin ile kontrast renkli yüzeylerdir. Kılavuz yüzey ve uyarıcı yüzey olmak üzere iki ögeden oluşur.

1. Kılavuz Yüzey: Bir yürüyüş doğrultusunu veya belirli bir noktayı işaret eden tasarımdır.
2. Uyarıcı Yüzey: Yalnızca belirli bir tehlikeye veya bir karar noktasına dikkat çekmeyi amaçlayan tasarımdır.

• Hissedilebilir Yürüme Yüzeyleri görsel zıtlıklar ve hissedilebilir kabartma profilleri sayesinde evrelerinden veya bitişik bulundukları yüzeylerden kolaylıkla ayırt edilebilir olacaktır. (Renk tonu: Pantone 1023).
• Kullanım süresi boyunca fark edilebilirliklerini (fiziksel ve renk özelliklerini) asla yitirmemelidir.
• Sendelemeyi önlemek için özel tasarımlı olacaktır.
• Ürün yerli üretim olacaktır.
• Hissedilebilir Yürüme Yüzeyleri uygulama alanına çift bileşenli, su bazlı yapıştırıcılar kullanılarak yapıştırılacaktır. Ayrıca klavuz yüzeyler üzerinde her 45 cm de bir enine iki adet olacak şekilde vida yuvaları olacaktır. Malzemelerin yüzeye birleşimi yapıştırıcıya ilaveten vidalanarak mekanik olarak ta gerçekleştirilecektir.
• Yapışmayı daha sağlam hale getirmek, hava sıcaklıklarında ki değişimlerin ürünler üzerindeki etkisini ortadan kaldırmak ve mukavemet kazandırmak için ürünlerin taban yüzeylerine minimum 100 gr/m2 ağırlığında polipropilen geotekstil lamine edilmiş olacaktır.
• Daha standart bir uygulama sağlanması için ürünlerin rulo boyu en az 50 metre kesintisiz olacaktır. Rulo boyunca en az her 1.25 metrede su tahliye kanalları bulunacaktır.
• Ürünler ultraviyole ışınlara karşı dayanıklı olacak ve rengi solmayacaktır.
• Ürünler iklim koşullarına uyum sağlayacak ve ısı değişikliklerinden etkilenmeyecek, -25/+60 dereceler arasında deforme olmayacaktır.
• Kullanım aşamasında deforme olmayacaktır. Yırtılmaya ,çatlamaya ve darbeye karşı dirençli olacaktır.
• Zeminde oluşmuş ya da oluşabilecek yükselti ve alçalmalara uyum sağlayacak esneklikte olacaktır.
• Ürünler Termoplastikler hammadde gurubundan olacaktır. Üretim esnasında geri dönüşüm hammadde kullanılmayacaktır.
• Ürün temizlenebilir özellikte olmalıdır. Alkali ve asidik temizlik malzemelerinden etkilenmeyecektir.
• Aile ve Sosyal Politikalar Bakanlığı Özürlü ve Yaşlı Hizmetleri Genel Müdürlüğü/Hissedilebilir Yüzey Çalıştayları (1-2) Değerlendirme Raporu’nda işaret edilen standartlara uygun olacaktır.
• Üretici firma ISO belgelerine haiz olacaktır.
• Aynı ürün hem iç mekanlarda, hem de dış mekanlarda uygulanabilir olmalıdır. Mozaik, seramik, beton, andezit, granit gibi yüzeylere kolaylıkla uygulanabilir olacaktır.

MALZEME KESİTLERİ

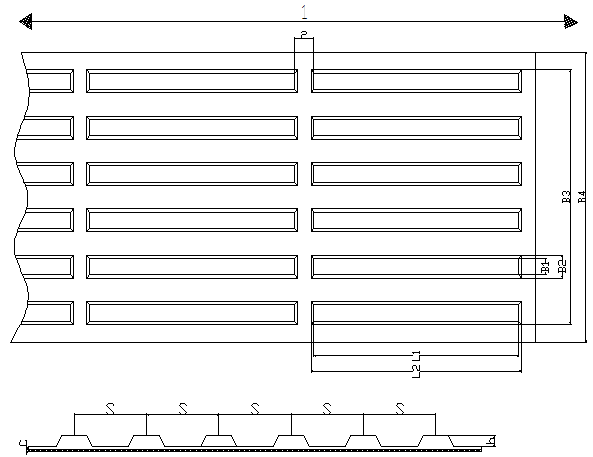

KILAVUZ YÜZEY

• (2) Trapez kesitli boyuna çıkıntıların arasındaki drenaj boşluğu 10-30 mm arasındadır.
• (B1) Trapez kesitli boyuna çıkıntıların üst yüzey genişliği 17-30 mm arasındadır.
• (B2) Trapez kesitli boyuna çıkıntıların alt yüzey genişliği 27-40 mm arasındadır.
• (s) Birbirine komşu trapez kesitli boyuna çıkıntıların kutupları arasındaki mesafe 57-85 mm arasındadır.
• (h) Trapez kesitli boyuna çıkıntıların yüksekliği 4-5 mm arasında değişmektedir.
• (L1) Trapez kesitli boyuna çıkıntıların üst yüzey uzunluğu 270 mm’den büyüktür.
• (L2) Trapez kesitli boyuna çıkıntıların taban uzunluğu da 280 mm’den büyüktür.
• (B3) Yüzey elemanının etkin genişliği 250 mm’den büyüktür.
• (B4)Yüzey elemanının toplam genişliği ise 400 mm’den büyüktür.

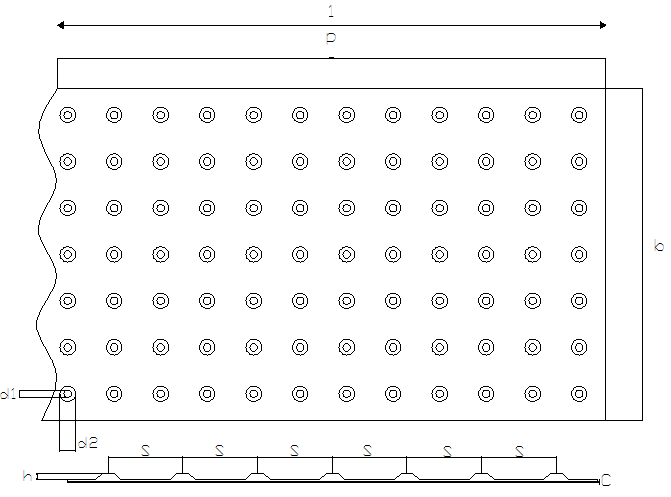

UYARICI YÜZEY

• (S) İki uyarıcı çıkıntısı arasındaki mesafeyi göstermektedir. Bitişik kubbe veya konilerin merkezleri arasındaki mesafe 42-70 mm arasındadır.
• (d1) Kesik kubbe ve konilerin üst çapı 12-25 mm arasındadır.
• (d2) Alt çap 22-35 mm arasındadır.
• (h) Kesik kubbe veya konilerin yüksekliği 4-5 mm arasındadır.
• (b) Yüzey elemanının etkin genişliği 400 mm’nin üstünde iken, uzunluğu 560 mm’den uzun olacak şekilde istenilen uzunlukta üretilebilir.

GÖRME ENGELLİLER İÇİN PASLANMAZ TABANSIZ HİSSEDİLEBİLİR YÜZEY;

Ürünümüz, 304 kalite Paslanmaz Çelik hammadde kullanılarak üretilmiştir.

Paslanmaz hissedilebilir yüzey ürünümüz, diğer hissedilebilir yüzey ürünlerimizden faklı olarak sadece hareket yönüne paralel döşenmesi gereken çubuklar ve kesik kubbeli uyarı noktaları şeklinde tasarlanmıştır.

Görme engelli bireylerin gidecekleri yere güvenli bir şekilde ulaşabilmelerini sağlamak amacıyla tasarlanmıştır. Bu ürünümüzün uygulamasında 3M tarafından üretilen çok özel bantlar kullanılmaktadır.

Tüm ürünlerimiz gibi paslanmaz hissedilebilir yüzey ürünümüzde ulusal ve uluslararası standartlara uygun olarak üretilmektedir.

Ürünümüz TS ISO 23599 standartlarına uygun üretilmiş olup, uygulamalar TS 13536 standartlarına uygun olarak yapılmaktadır.

CRC, tüm üretim safhalarında kalite yönetim sistemi uygulamaktadır. CRC hissedilebilir yüzey ürünleri, en yüksek kalite en iyi fiyat ilkesi ile üretilerek, satışa sunulmaktadır.

Nokta çubuk - tabansız hissedilebilir yüzey ürünümüz 30x30 cm ebatlarında uygulanabilecek şekilde üretilmekte ve satışa sunulmaktadır.
